SHLG上海梁工閥門制造有限公司生產的水用法蘭電磁閥,ZCS系列法蘭水用電磁閥是清水自動控制系統中常見的管路開關元件，被廣泛應用于印染、清水、
電廠、石油、化工、冶金、紡織、食品、造船、醫療、環保、城市及其他各行業部門的清水輸送管路中，完成清水輸送管路系統中介質的自動控制，
是實現清水輸送管路自動化控制理想選擇。
水用法蘭電磁閥產品特點
1、采用電磁先導膜片式操作結構；
2、閥門流量比普通閥提高10%；
3、采用特殊密封結構和特種密封材料無泄漏；
4、壽命長是同類產品的5倍以上；
5、工作平穩噪音低、無水錘沖擊、無顫抖聲；
6、采用膜片式、對介質潔凈度要求較低；
7、不銹鋼可動鐵芯經久耐用，反應快速；
8、配管方式可任意角度安裝,為增強壽命最好是水平管線圈朝上；
9、防爆線圈符合T4,T5和測CE的標準（德國NASS線圈）；
10、引用標準：GB3836?9 防爆標志 Exm I/IIT4(國產線圈)。

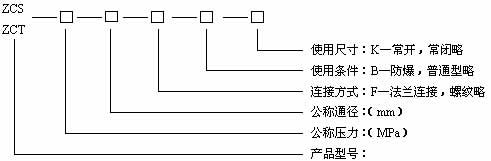

水用法蘭電磁閥技術參數
工作狀態 | 常閉型-通電打開,常開型-通電關閉 | |
工作介質 | 空氣、水、粘度≤4°E的油及其它非腐蝕性流體 | |
介質溫度℃ | ≤70 | |
公稱壓力 Mpa | 1.0 | |
工作壓差 Mpa | 0.05~1.0 0.1~1.0 0.15~1.0 | |
電源電壓 | AC220V其余規格可作特殊訂貨 | |
額定流量系數 KV | 按JB/T7352-94規定 | |
泄漏量 ml/min | 按JB/T7352-94·F規定 | |
公稱通徑 mm | 10 20 25 32 40 50 65 80 100 125 150 200 250 300 | |
功耗 VA | AC<36V DC<20W | AC<50VA DC<35W |
防爆標志 | ExmIIT4 | |
防爆證編號 | GYB071325X | |
出線口接頭 | 內螺紋M20×1.5或1.5米防爆引線 | |
環境溫度 | -5～+40℃(不結凍) | |
| 公稱通徑 DN | 內螺紋連接 | 法蘭連接 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 外形尺寸 | 內螺紋 | 外形尺寸 | 法蘭尺寸 | ||||||||
| H | L | G | H | L | D | D1 | D2 | b | f | n-d | |
| 15 | 112 | 80 | 1/2 | ||||||||
| 20 | 119 | 80 | 3/4 | ||||||||
| 25 | 130 | 90 | 1 | 130 | 60 | 115 | 85 | 65 | 16 | 3 | 4-Φ14 |
| 32 | 137 | 140 | 11/4 | 137 | 180 | 140 | 100 | 76 | 18 | 3 | 4-Φ18 |
| 40 | 152 | 156 | 11/2 | 152 | 200 | 150 | 110 | 84 | 18 | 3 | 4-Φ18 |
| 50 | 164 | 180 | 2 | 164 | 230 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 |
| 65 | 222 | 290 | 185 | 145 | 118 | 20 | 3 | 4-Φ18 | |||
| 80 | 253 | 310 | 200 | 160 | 132 | 22 | 3 | 8-Φ18 | |||
| 100 | 260 | 350 | 220 | 180 | 156 | 24 | 3 | 8-Φ18 | |||
| 125 | 315 | 400 | 250 | 210 | 184 | 26 | 3 | 8-Φ18 | |||
| 150 | 350 | 480 | 285 | 240 | 211 | 26 | 3 | 8-Φ22 | |||
| 200 | 390 | 600 | 340 | 295 | 266 | 26 | 3 | 8-Φ22 | |||
| 250 | 430 | 730 | 395 | 350 | 319 | 28 | 3 | 12-Φ22 | |||
| 300 | 480 | 850 | 445 | 400 | 370 | 28 | 4 | 12-Φ22 | |||
本閥為二次開閥的先導式電磁閥，其結構主要由導閥和主閥組成，主閥采用橡膠密封結構。常位時，活動鐵芯封住導閥口，閥腔內壓力平衡，主閥口封閉。當線圈通電時，產生電磁力將活動鐵芯吸上，主閥腔內的介質自導閥口外泄，以至產生壓力差，膜片或閥杯被迅速托起，主閥口開啟，閥便呈通路了。當線圈斷電，磁場消失，活動鐵芯復位，封閉導閥口，導閥和主閥腔內壓力平衡后，閥又呈關閉狀態。
| 工作介質 | 水、粘度≤4°E油及其它非腐蝕性液體 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 介質溫度°C | ≤60 | ||||||||||||||||
| 公稱壓力（Mpa） | 1.0 | ||||||||||||||||
| 工作壓差（Mpa） | 0.05～1.0 | 0.1～1.0 | 0.15～1.0 | ||||||||||||||
| 電源電壓 | AC200V，其余規格可作特殊訂貨（36V、12V、24V） | ||||||||||||||||
| 流量系數（Kv） | 按JB/T7352-94規定 | ||||||||||||||||
| 泄漏量（ml/min） | 按JB/T7352-94.F規定 | ||||||||||||||||
| 公稱通徑 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 功耗(VA) | 17 | 30 | |||||||||||||||
